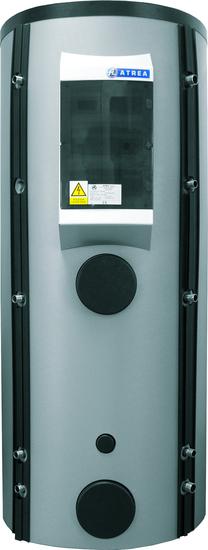

Integrované zásobníky tepla IZT – univerzální řada
Zásobníky řady IZT-U jsou nabízeny ve dvou výškových provedeních. Zcela nové nízké provedení umožní výhodně instalaci např. pod schodištěm nebo v nízkém suterénu, čímž se otevírá také možnost realizace v rekonstrukcích starších objektů. Obě výšková provedení jsou k dispozici v pravé a levé variantě. Výběr polohy vývodů zjednoduší potrubní napojení v technické místnosti.
Nízké provedení s výškou 1760 mm vč. izolace je v nabídce v provedení 400, 500 a 1000 litrů.Vysoké provedení s výškou 2260 mm vč. izolace je v nabídce v provedení 350, 650, 950 a 1450 litrů.
V obou výškových verzích mají zásobníky řady IZT-U volitelný počet průtočných nerezových výměníků:
- Varianta „0“ – bez výměníků – pro použití jako akumulační nádrž pro ukládání tepla v topném systému nebo jako taktovací nádrž pro tepelná čerpadla.
- Varianta „T“ – s jedním vestavěným nerezovým průtočným výměníkem – pro použití jako akumulační nádrž pro ukládání tepla v topném systému spolu s průtočným ohřevem teplé vody (TV) nebo jako taktovací nádrže pro tepelné čerpadlo s předehřevem TV. U nízkého provedení nádrže IZT-U (objemy 400, 500 a 1000 litrů) je výměník TV po celé výšce zásobníku, u vysokého provedení IZT-U (objemy 350, 650, 950 a 1450 litrů) je výměník TV v horní části zásobníku.
- Varianta „TS“ – se dvěma vestavěnými nerezovými výměníky – oproti variantě „T“ je spodní část zásobníku vybavena výměníkem pro solární systém. Tento zásobník je možné použít i pro systém s tepelným čerpadlem a bez solárního systému, kdy se oba výměníky zapojí sériově pro předehřev a dohřev TV.
- Varianta „TTS“ – toto provedení je dostupné u vysokého provedení zásobníků IZT-U (objemy 350, 650, 950 a 1450 litrů) – oproti variantě „TS“ je doplněn výměník pro předehřev TV ve spodní části zásobníku.
Všechny výměníky jsou z nerezového materiálu AISI 316 L, který je schválen pro trvalý styk s pitnou vodou a je odolný vůči všem běžným solárním kapalinám používaným v ČR.
Jako volitelné příslušenství jsou opět k dispozici podstavce a izolace. Izolace z měkčeného polyuretanu s tvrdou povrchovou vrstvou ve stříbrné barvě RAL 9006 je dostupná jednotné v tloušťce 100 mm.
Standardně jsou v ceně zásobníků dvě elektrospirály s výkonem každé spirály 4 kW.
S novou řadou zásobníků IZT-U souvisí také rozšíření nabídky regulátorů řad RG:
- RGS-2 – silová rozvodnice sloužící pouze pro zajištění dohřevu vody na nastavenou teplotu max. dvěma elektrospirálami bez vazby na další zdroje. Obsahuje přepínání režimů AUT / MAN – v manuálním režimu se řídí teplota v zásobníku mechanickým provozním termostatem TR1A, v automatickém režimu je možné řízení jednotlivých spirál nadřazeným řídícím systémem. Rozvodnice RGS-2 obsahuje samozřejmě havarijní mechanický termostat, tlakové havarijní čidlo a vstup pro signál HDO. Je možné napojení i na další systémy řízení domu.
- RG 22-2 – digitální programovatelná rozvodnice vycházející ze standardní rozvodnice RG20-A a je určena pro systémy s tepelným čerpadlem ATREA „země – voda“ TCA 3.1 nebo s tepelnými čerpadly jiných výrobců.
Oproti RG20-A se liší programově:- obsahuje rozšířené inteligentní řízení tepelného čerpadla
- umožňuje nabíjení horní nebo dolní části IZT-U
- umožňuje nabíjení IZT-U nebo bazénu tepelným čerpadlem
- obsahuje řízení pouze jednoho ekvitermního topného okruhu (pozn. – neumožňuje řízení peletkových kamen)
- RG 21-2 – digitální programovatelná rozvodnice pro řízení tepelných čerpadel ATREA „vzduch – voda“ řady TCV 4.8. Samostatně není v nabídce, je součástí tepelného čerpadla TCV 4.8. Umístění je možné přímo na zásobníku IZT-U.
Všechny aktuální typy regulací (RGS-2, RG 20-A, RG 21-2 a RG 22-2) umožňují jednoduchou instalaci přímo na zásobník IZT-U.
K nové výrobní řadě IZT-U se vztahují tyto dokumenty:
- katalogový list ke stažení zde
- ceník rozšířený o zásobníky IZT-U a nové regulátory RG ke stažení zde
