Návrhový software

Společnost ATREA s.r.o. představuje veřejnosti software pro návrh kompaktních jednotek DUPLEX a větrání (velko)kuchyní. Program je zatím šířen ve formě freeware (volně šiřitelný).

Aktuální verze návrhového software ATREA

Aktuální verze programu jednotky DUPLEX a větrání (velko)kuchyní
Číslo verze 9.40.394.1
Datum vydání 1.3.2024
Popis změn a doplňků readme_dup_cz.rtf
Omezení funkčnosti do 31.5.2024
Download (plná verze) adu_09_40_394_1_cz.exe (EXE 222 MB)
Download (verze bez katalogových listů) adu_09_40_394_1_cz_lt.exe (EXE 117 MB)
Prosíme o zaslání Vašich zkušeností, názorů a nahlášení případných chyb a nedostatků.

Návrhový program umožňuje export zvoleného zařízení ve formátu IFC včetně veškerých technických informací (hmotnost, průtok, tlak, účinnost, příkon apod.) s aktivními konektory pro napojení všech potrubí a médií. Pokud je na stejném počítači přítomen program Autodesk Revit a současně Návrhový program, je v Revitu automaticky doplněna možnost importu IFC souboru a rovněž přímé obousměrné propojení návrhového programu a programu Revit. Pokud importujete IFC soubor do Revitu na počítači, kde není Návrhový program nainstalován, je potřeba do Revitu instalovat doplněk, který zajistí bezproblémový import. Tento doplněk prosím si stáhněte níže.

Doplněk pro Revit
Podporované verze 2017-2024
Download aduforrevit_1.0.6.exe (EXE 22,5 MB)
Prosíme o zaslání Vašich zkušeností, názorů a nahlášení případných chyb a nedostatků.

 [PDF]    Návod na export IFC modelu z návrhového SW a jeho import do Revitu

Licenční ujednání

Program "Jednotky DUPLEX" je poskytován s tímto licenčním ujednáním. Získáním, používáním nebo kopírováním tohoto programu souhlasíte, že jste si toto licenční ujednání přečetl(a), porozuměl(a) mu a budete dodržovat podmínky v něm uvedené.

Popis programu

Program podporuje a usnadňuje kompletní technický návrh výrobků společnosti ATREA.
Po spuštění programu je možno otevřít dříve uložený projekt nebo založit nový.

1.

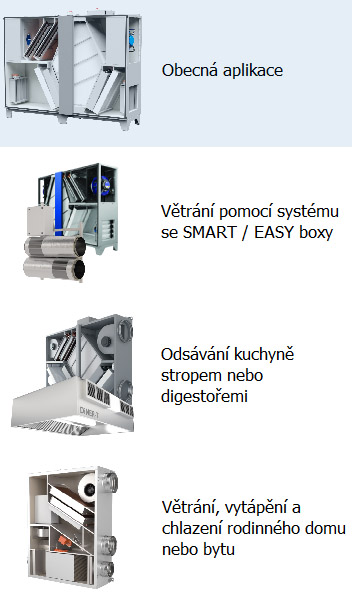

Obecná aplikace

  • univerzální větrací jednotky DUPLEX Flexi a Flexi-V, DUPLEX Multi, DUPLEX MultiEco, DUPLEX Roto, DUPLEX RS5 a DUPLEX Basic s rekuperací tepla včetně příslušenství
  • interiérové větrací jednotky DUPLEX Inter a DUPLEX Inter-H
  • speciální jednotky pro bytové domy DUPLEX Silent
  • malé větrací jednotky DUPLEX EC5 / ECV5, DUPLEX Pro / Pro-V a DUPLEX Easy
  • samostatné rekuperační výměníky tepla řady RV...

Průvodce návrhovým SW
Průvodce usnadní první kroky. Stáhnout verzi pdf či prezentaci v Powerpoint.

Postup návrhu větrací jednotky


Návrh jednotky se provádí po následujících krocích, které odpovídají standardnímu postupu projektanta při návrhu vzduchotechnické jednotky:

    1. Popis akce
      Zadání základních identifikačních údajů o projekční firmě, zákazníkovi či názvu akce.

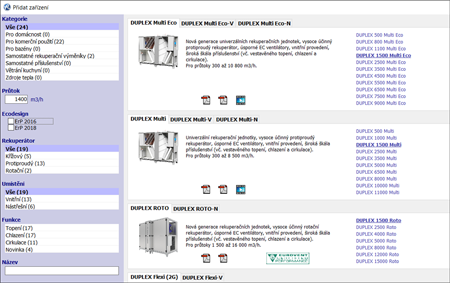

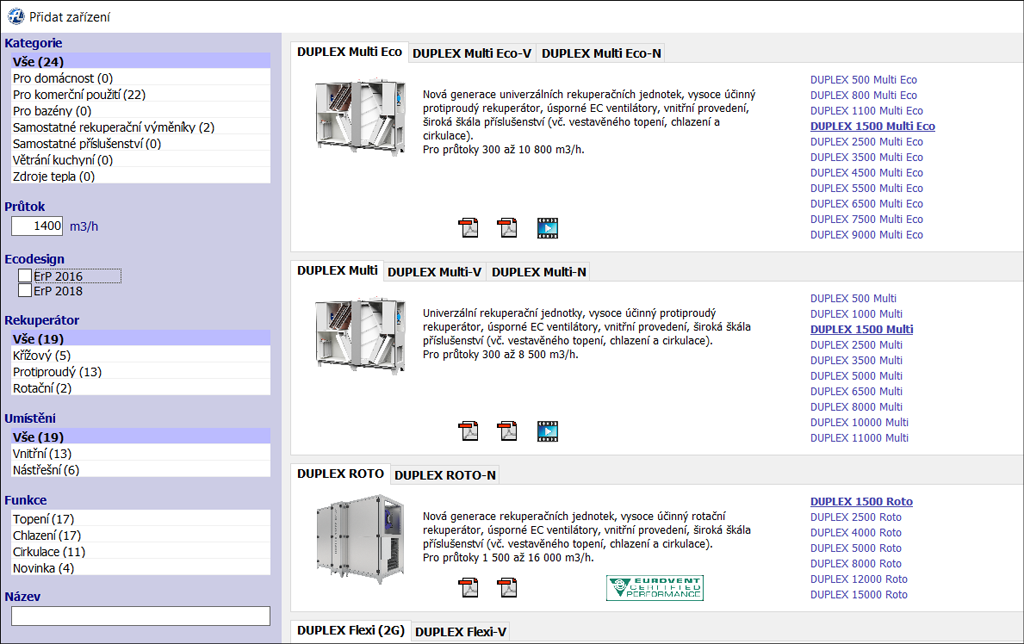

    1. Výběr vhodné jednotky v průvodci
      Průvodce doporučí jednotku podle požadovaného vzduchového průtoku či umístění jednotky (vnitřní, venkovní).

    1. Volba klimatické oblasti
      Podle lokality jednotky software vyplní údaje o teplotě a vlhkosti venkovního vzduchu.

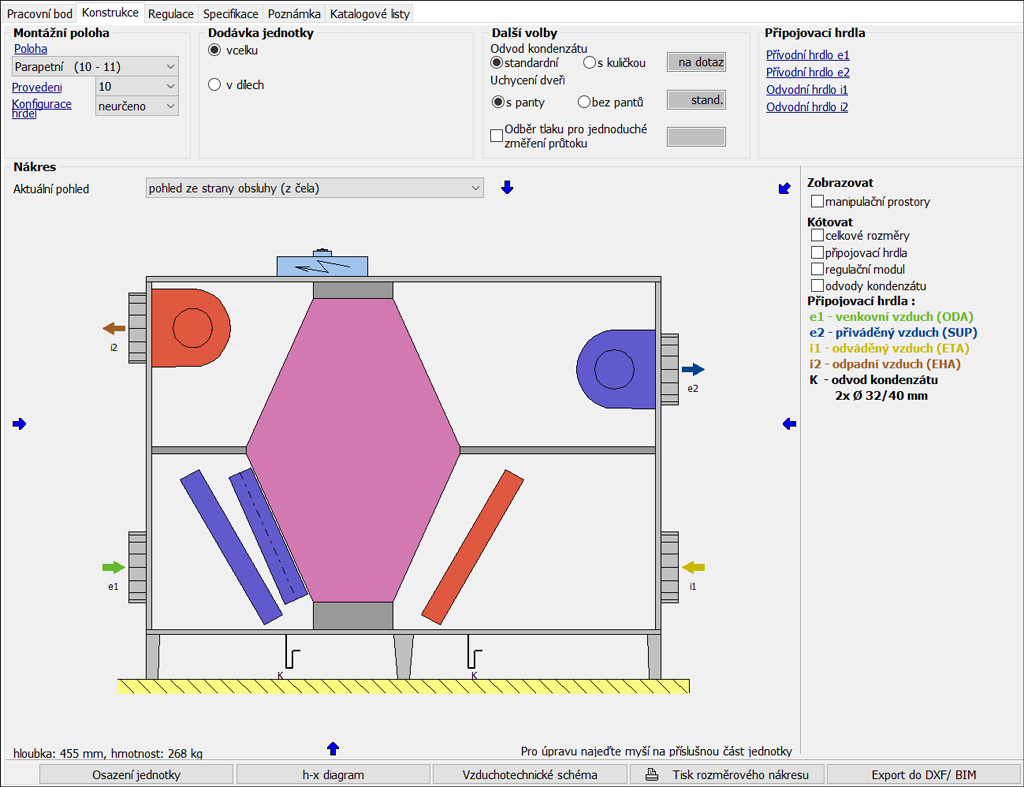

    2. Konstrukce
      Volba polohy a provedení jednotky; umístění, velikost a tvar hrdel. Dodání jednotky v celku / v dílech

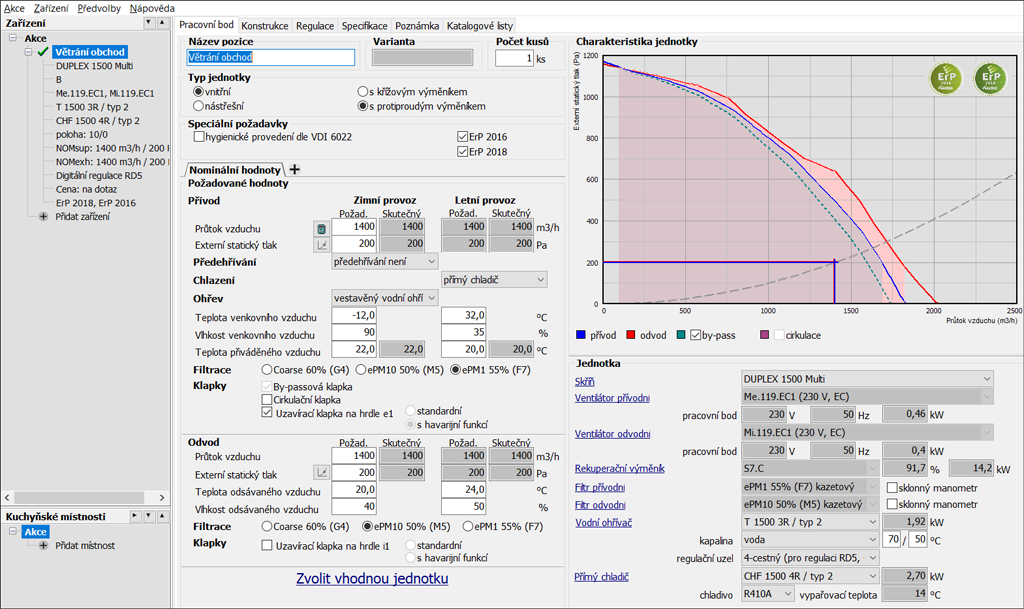

    1. Pracovní bod
      a) Požadovaný průtok přiváděného a odsávaného vzduchu
      b) Externí statický tlak nutný k dopravě vzduchu
      c) Osazení by-passové a cirkulační klapky, uzavírací klapky na přívodu či odtahu
      d) Upřesnění zvolené třídy filtrace
      e) Upřesnění teploty a vlhkosti odsávaného vzduchu
      f) Úprava teploty přiváděného vzduchu přidáním ohřívače či chladiče vzduchu

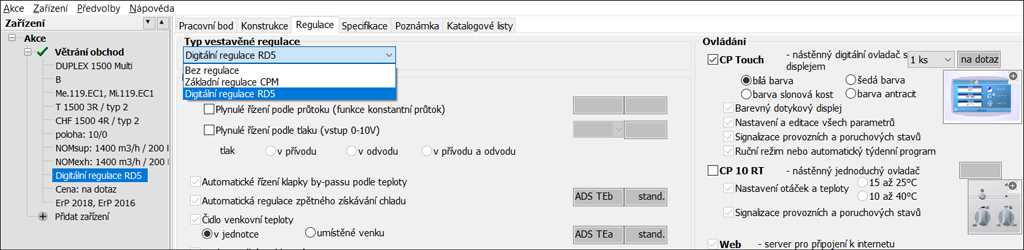

    1. Vestavěná regulace
      Výběr vhodné regulace z nabízených typů. Např. regulace RD5 umožňuje vzdálený přístup k jednotce prostřednictvím internetu či z místní sítě.


2.

Větrání pomocí systému se SMART / EASY boxy

  • centrální větrání s regulátory průtoku SMART box nebo EASY box
  • toto řešení je vhodné především pro bytové domy, kancelářské budovy, školy, hotely a všechny další budovy s více nezávisle větranými sekcemi.


3.

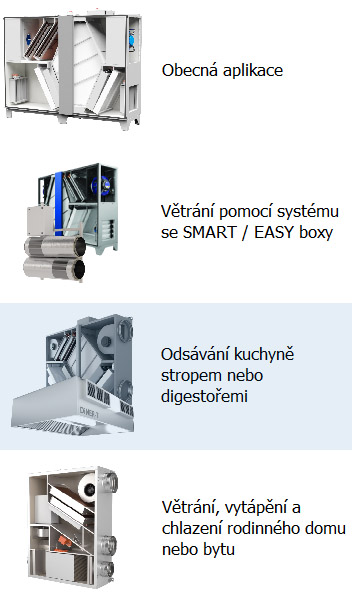

Odsávání (velko)kuchyní stropem nebo digestořemi

  • výpočet a návrh větrání kuchyňských provozů všech kategorií (mimo bytové kuchyně), v souladu se směrnicemi VDI 2052 a EN16282, podle produkce tepla a vlhkosti instalovaných spotřebičů.
  • konstrukční návrh větracích stropů a digestoří firmy ATREA podle směrných podkladů pro jejich návrh

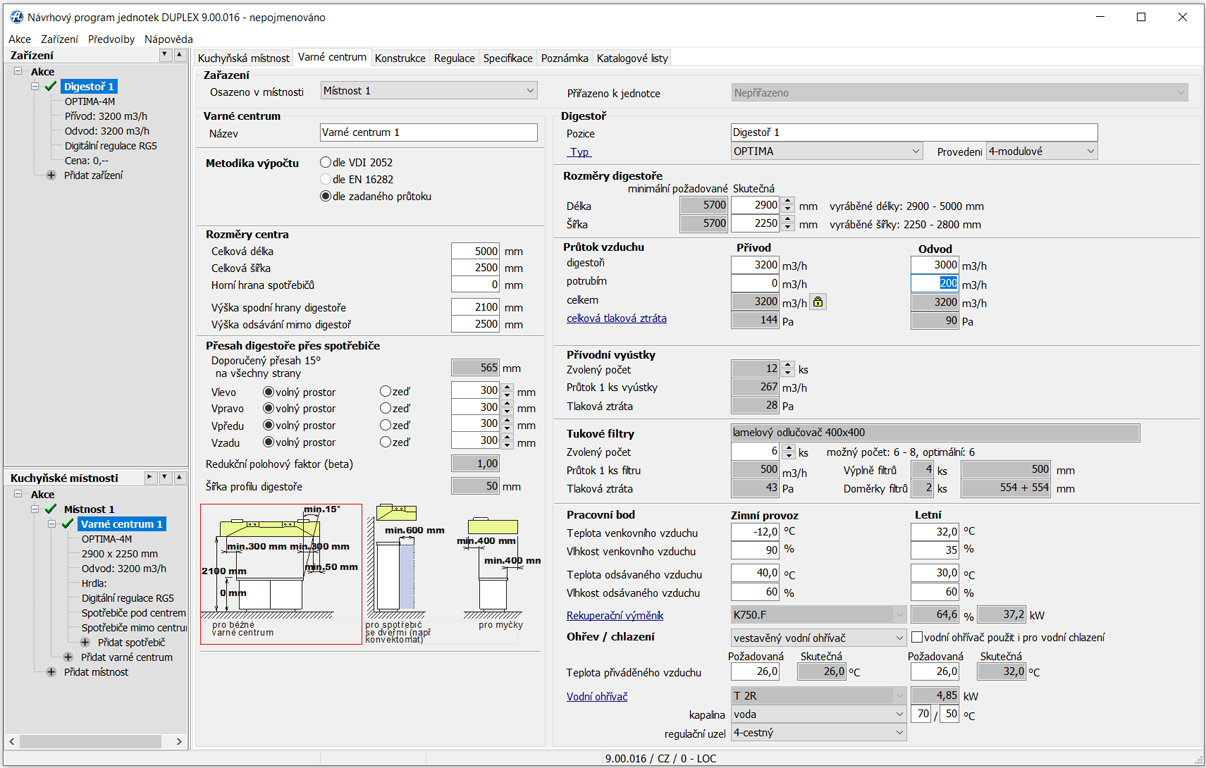

Postup návrhu větrání a klimatizace (velko)kuchyní


Návrh se provádí po následujících krocích:

  1. Návrhový softwareZpracovávaná akce
    Zadání základních identifikačních údajů o projekční firmě, zákazníkovi, název akce.

  2. Místnosti
    Určení rozměrů místnosti, volba druhu kuchyně. Podle druhu kuchyně je dle směrnice stanoven koeficient současnosti. Po dohodě s uživatelem / technologem lze zvolit jiný faktor. Zároveň se zde volí způsob odvětrání, který může být buď systémem digestoří nebo větracím stropem.

  3. Spotřebiče
    Pro stanovení správného výkonu odsávání je třeba dbát na přesné zadání instalovaných spotřebičů. Program nabízí výběr z databáze, ve které jsou obsaženy jak konkrétní spotřebiče od některých výrobců, tak obecné kategorie.

    U každého spotřebiče je třeba určit, zda je odsáván přímo digestoří, nebo zda je umístěn mimo digestoř a vzduch je třeba odsávat z prostoru kuchyně. U samostatně stojících spotřebičů je důležité i umístění spotřebiče vzhledem ke zdi, pro stanovení redukčního polohového faktoru.

  4. Výstupy programu
    Důležitým doplněk programu je tiskový modul, který umožňuje:
    • tisk kompletní technické zprávy
    • tisk specifikace digestoře nebo větracího stropu
    • tisk katalogových listů digestoří a regulace
    • tisk schématu elektrického propojení
    • tyto tiskové výstupy je možno též vyexportovat též ve formátu txt, rtf, doc (formát Microsoft WORD) a libovolně je upravovat
    • navrženou digestoř lze exportovat z programu ve formátu DXF (AutoCAD), s volbou hladin a pohledu 2D / 3D

4.

Vytápění, chlazení a větrání rodinného domu nebo bytu jednotkou s cirkulací

  • teplovzdušné vytápěcí a chladící jednotky řady DUPLEX R5, tato část zahrnuje i výpočty množství vzduchu na základě tepelné ztráty objektů

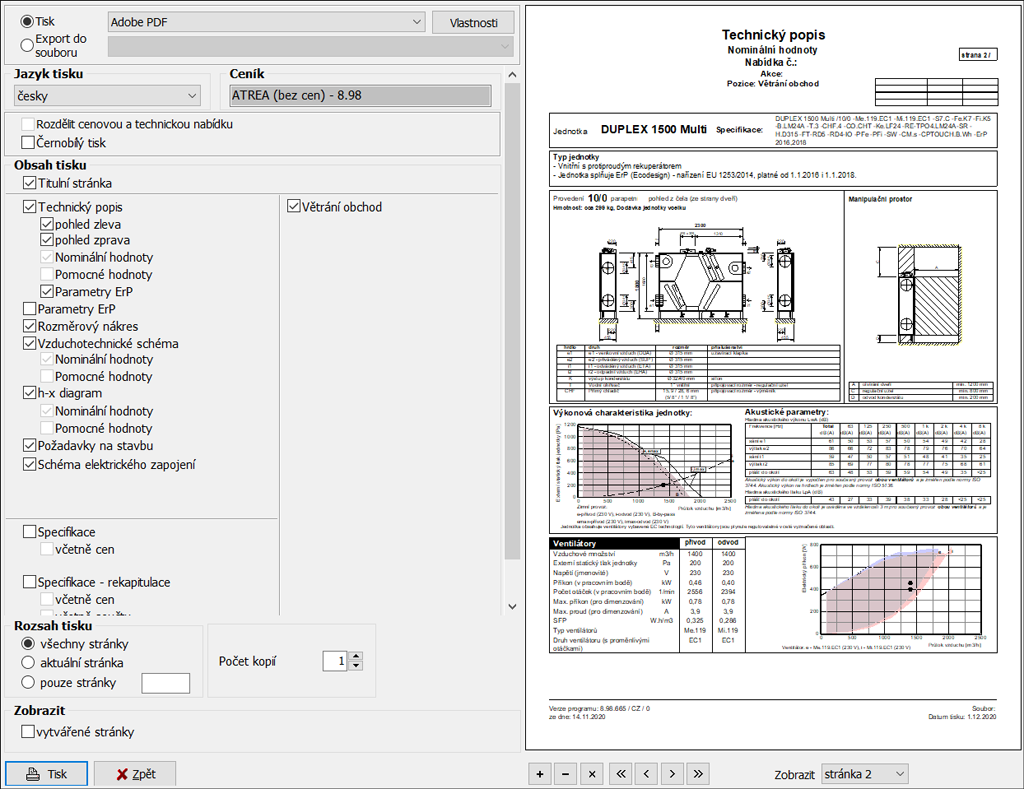

Výstupy programu

Tisk a export technické specifikace
Následující položky lze vytisknout, vyexportovat ve formátu pdf (Acrobat), OneNote, či XPS Document Writer:

        • Technický popis jednotky
        • Rozměrový nákres jednotky
        • Požadavky na stavbu z hlediska umístění jednotky
        • Vzduchotechnické schéma se zobrazením teploty a relativní vlhkosti dopravovaného vzduchu
        • Schéma elektrického zapojení jednotky
        • H-x diagram
        • Parametry podle ErP (Ecodesign)

Položky lze tisknout také souhrnně v rámci technické specifikace.

Export ve formátu DXF
Navrženou jednotku lze exportovat přímo z programu ve formátu DXF (AutoCAD), s volbou hladin a pohledu 2D / 3D.

Export ve formátu BIM (Building Information Modelling)
Návrhový software exportuje zvolené jednotky ve formátu IFC včetně veškerých technických informací (hmotnost, průtok, tlak, účinnost, příkon apod.) s aktivními konektory pro napojení všech potrubí a médií. Pokud je přítomen program Autodesk Revit, je v něm automaticky doplněna možnost importu IFC souboru a rovněž přímé obousměrné propojení návrhového programu a programu Revit. Podrobný návod najdete v souboru v odstavci Doplněk pro Revit.

Odeslání projektu emailem
Pomocí průvodce lze snadno vygenerovat email se souborem návrhu, technickou specifikací a daty vyexportovanými ve formátech používaných navazujícími profesemi.

Katalogové listy

Software nabízí ke stažení katalogové listy, marketingové prospekty a odkazy na naučná videa k jednotkám DUPLEX.
