Dátum: 13.4.2016
Autor:

Aktuality

Rádi bychom Vám představili novinku v našem sortimentu, kterou je již 5. generace malých, kompaktních větracích jednotek pod označením DUPLEX EC5 a ECV5. Nová generace klade důraz především na maximální efektivnost vlastního provozu, maximální možnou účinnost zpětného zisku tepla (rekuperace) a minimalizaci hlukového zatížení.

Hlavní přednosti nové generace jsou:

  • Nejvyšší energetická účinnost zařízení A+Jednotka DUPLEX EC5
  • Jedny z nejlepších akustických parametrů do okolí, pro zařízení dostupné na evropském trhu.
  • Až 95 % účinnost rekuperace
  • Kompaktní rozměry
  • Plně uzavíratelný, automatický by-pass vč. servopohonu
  • Špičkové a úsporné EC ventilátory
  • Jednoduchá instalace a zapojení
  • Funkce konstantního průtoku (provedení CF)
  • Dvě varianty regulací základní CP a rozšířená RD5
  • Integrovaný webserver – dostupný s digitální regulací RD5Jednotka DUPLEX EC5
  • Možnost osazení integrovaným předehřívačem a dohřívačem
  • Široká škála širokého příslušenství

DUPLEX 170, 370, 570 EC5

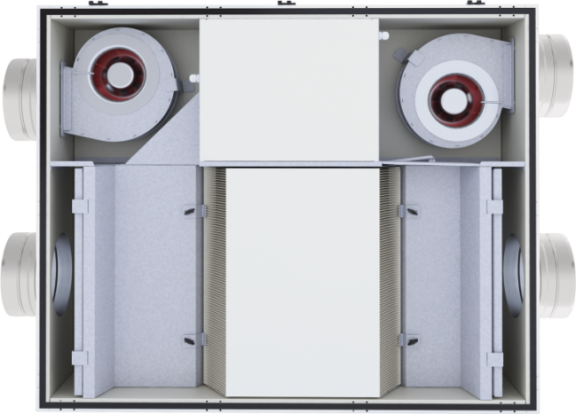

Řada s označením DUPLEX EC5 je určená pro podstropní montáž a obsahuje tři výkonnostní stupně. Zásadním parametrem je minimální výška, která u velikostí 170 a 370 EC5 činní pouze 290 mm. Všechny jednotky jsou vybaveny protiproudým, vířivým rekuperačním výměníkem. Filtrací přiváděného a odváděného vzduchu ve třídě G4, volitelně F7. Univerzální provedení umožňující jednoduché zrcadlení.

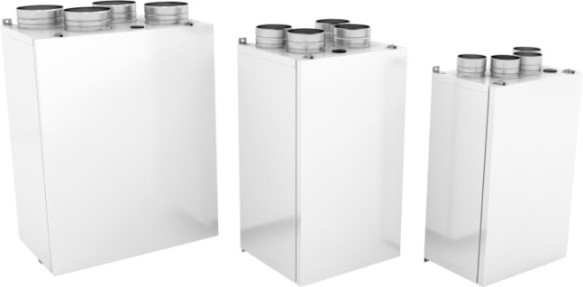

DUPLEX 280, 380, 580 ECV5
Řada s označením DUPLEX ECV5 je určená pro nástěnnou montáž a obsahuje rovněž tři výkonnostní stupně. Zásadním parametrem je minimální šířka zařízení, které činní u velikostí 280 a 380 ECV5 pouze 617 mm. Všechny jednotky jsou vybaveny protiproudým, vířivým rekuperačním výměníkem. Filtrací přiváděného a odváděného vzduchu ve třídě G4, volitelně F7.



Volba integrované regulace:

Regulace CP
Základní regulační modul, který zajišťuje řízení uživatelský komfortní přístup s minimální pořizovacími náklady:

  • Výběr ze dvou ovladačů: CPA (dotykový) nebo CPB (mechanický)
  • Týdenní program
  • Režim „party“ – požadavek na vyšší výkon větrání
  • Režim „dovolená“ – automatická deaktivace a aktivace chodu podle nastaveného data
  • Upozornění na nutnost výměny filtru
  • Možnost řízení provozu na konstantní vstupní signál – např. řízení na konstantní tlak
  • Ovládání ohřívače, předehřívače (pouze elektrický)
  • Automatické řízení by-passu na fixní teplotu

Dotykový ovladač CPAMechanický ovladač CPB


Regulace RD5
Hlavní vestavný regulační modul pro celou modelovou řadu, který nabízí širokou možnost uživatelských přístupů:

  • Ovladače – je možné kombinovat dotykové a mechanické ovladače
  • Automatický řízený by-pass – ovládání dle požadované teploty
  • Vestavné ohřívače – elektrický předehřev a ohřev vzduchu s PTC články vestavěný do jednotky
  • Kombinované ohřívače – možnost teplovodního, elektrického ohřevu v kombinaci se zemními výměníky
  • Funkce externích vstupů – spíná větrání dle požadavků.¨
  • Uživatelská nastavení – integrované týdenní programy větrání, ohřevu a chlazení, okamžitá možnost přechodu na ruční režim pro větší pohodlí uživatele.
  • Zónování – možnost rozdělení objektu na zóny a definovat jejich provoz.
  • CO2 čidla, čidla relativní vlhkosti a čidla kvality vzduchu – možnost nastavení automatického řízení průtoku vzduchu na základě údajů z čidel.
  • Integrovaný web server – Dálková aktualizace programu se zachováním uživatelských nastavení, zobrazení chybových hlášení, včetně jejich historie, intuitivní a uživatelsky přátelské prostředí se zobrazením všech základních i servisních parametrů
  • Konstantní průtok – možnost osadit čidla pro regulaci na konstantní průtok (varianta CF)
  • Konstantní tlak – možnost osadit čidla pro regulaci na konstantní tlak.
  • Modbus TCP – univerzální a otevřená komunikace s nadřazeným systémem BMS – ideální pro velké budovy a inteligentní domy, převodníky pro BACnet a KNX.

Dotykový ovladač CP TouchOvládání přes internet vč. aplikací pro smartphoneMechanický ovladač CP 10 RT

Samozřejmostí je široká škála volitelného příslušenství, které je dostupné pro všechny velikosti jedntoek. Nejvýraznější novinkou jsou integrované elektrické ohřívače EDO5-PTC, které je podle provedení možné použít jako předehřívač nebo dohřívač vzduchu v kombinaci s regulací CP i RD5.

Integrovaný ohřívač EDO_PTCTeplovodní ohřívač TPO-ECElektrický ohřívač EPO-V, EPO-PTCČidlo CO2Čidlo rH

Veškeré technické podklady si můžete stáhnout na webu ATREA zde.
Energetické štítky ke všem jednotkám ATREA DUPLEX EC5 / ECV5 naleznete zde.
Zdarma si můžete stáhnout novou verzi návrhového programu 8.10, která vám usnadní a zrychlí výběr vhodného typu zařízení, včetně novinky DUPLEX EC5 / ECV5. Dostupný je na webových stránkách ATREA zde.
